优点:
1、振动电机激振力与功率配合适当,机体质量轻、体积小。
2、利用平稳的回转产生振动力,噪声低。
3、全封闭结构,外壳防护等级IP54。
4、使用寿命长,轴承寿命2极达5000小时,4、6、8极达10000小时。
5、只需调节偏心块夹角,就可实现无级调整激振力。
6、可多机组合各种振动形式,完成各种作业要求。
7、机种丰富,规格齐全,能满足各类振动机械的工作需要。
三相异步振动电机是我公司总结多年生产振动电机
的生产经验,结合国内实际,与科研单位合作共同研制开发的新型振动电机。其各项技术指标均达到国内同类产品先进水平。其作为振动源可广泛配套使用于各类振动机械上,如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。是矿山、铸造、冶金、煤炭、电力、粮食、港口、化工、建材、机械、陶瓷等工业部门的理想配套设备,有着极其广泛的应用范围。
使用条件:
环境温度:-15℃~+40℃
海 拔:<1000 m
电 压:380 V
接 法:Y/△
绝缘等级:B级或F级
工作方式:连续
频 率:50 Hz
安装方式:任意方向
型号:
型 号 |
激振力 × 10 3 N |
额定 功率 kw |
额定电流 A |
振动次数 次 /分 |
电压 V |
最高温升 ℃ |
绝缘 等级 |
防护等级 |
重量 Kg |
ZGY 3-0.2/2 |
0- 3 |
0.2 |
0.55 |
2950 |
380 |
80 |
B |
IP54 |
17 |
ZGY 5-0.5/2 |
0- 5 |
0.5 |
1.39 |
2950 |
380 |
80 |
28 |
||
ZGY 10-1.0/2 |
0-10 |
1 |
2.35 |
2950 |
380 |
80 |
52 |
||
ZGY 20-2.0/2 |
0-20 |
1.8 |
4.52 |
2950 |
380 |
80 |
103 |
||
ZGY 40-3.0/2 |
0-40 |
3 |
6.20 |
2950 |
380 |
80 |
150 |
||
ZGY 3-0.10/4 |
0- 3 |
0.10 |
0.57 |
1450 |
380 |
80 |
24 |
||
ZGY 5-0.25/4 |
0- 5 |
0.25 |
1.02 |
1450 |
380 |
80 |
36 |
||
ZGY 6-0.3/4 |
0- 6 |
0.3 |
0.93 |
1450 |
380 |
80 |
38 |
||
ZGY 10-0.5/4 |
0-10 |
0.50 |
1.51 |
1450 |
380 |
80 |
50 |
||
ZGY 12-0.6/4 |
0-12 |
0.60 |
1.82 |
1450 |
380 |
80 |
58 |
||
ZGY 15-0.75/4 |
0-15 |
0.75 |
1.94 |
1450 |
380 |
80 |
60 |
||
ZGY 20-1.1/4 |
0-20 |
1.1 |
2.75 |
1450 |
380 |
80 |
80 |
||
ZGY 32-1.5/4 |
0-32 |
1.5 |
3.76 |
1450 |
380 |
80 |
115 |
||
ZGY 50-2.2/4 |
0-50 |
2.2 |
5.55 |
1450 |
380 |
80 |
196 |
||
ZGY 75-3.0/4 |
0-75 |
3.0 |
7.36 |
1450 |
380 |
80 |
250 |
||
ZGY 84-5.5/4 |
0-80 |
5.5 |
11.5 |
1450 |
380 |
80 |
320 |
||
ZGY 100-7.5/4 |
0-100 |
7.5 |
15.92 |
1450 |
380 |
80 |
440 |
||
ZGY 3-0.2/6 |
0- 3 |
0.2 |
0.82 |
960 |
380 |
80 |
29 |
||
ZGY 5-0.35/6 |
0- 5 |
0.35 |
1.21 |
960 |
380 |
80 |
40 |
||
ZGY 10-0.7/6 |
0-10 |
0.70 |
2.14 |
960 |
380 |
80 |
72 |
||
ZGY 16-1.1/6 |
0-16 |
1.1 |
3.12 |
960 |
380 |
80 |
100 |
||
ZGY 25-1.5/6 |
0-25 |
1.5 |
3.99 |
960 |
380 |
80 |
145 |
||
ZGY 32-2.4/6 |
0-32 |
2.4 |
5.99 |
960 |
380 |
80 |
202 |
||
ZGY 40-3.0/6 |
0-40 |
3.0 |
7.41 |
960 |
380 |
80 |
210 |
||
ZGY 50-3.2/6 |
0-50 |
3.2 |
7.83 |
960 |
380 |
80 |
235 |
||
ZGY 60-3.7/6 |
0-60 |
3.7 |
9.02 |
960 |
380 |
80 |
236 |
||
ZGY 75-5.5/6 |
0-75 |
5.5 |
12.60 |
960 |
380 |
80 |
390 |
||
ZGY 100-7.5/6 |
0-100 |
7.5 |
17.12 |
960 |
380 |
80 |
520 |
||
ZGY 135-9/6 |
0-135 |
9.0 |
19.2 |
960 |
380 |
80 |
630 |
||
ZGY 160-11/6 |
0-160 |
11.0 |
23.5 |
960 |
380 |
80 |
750 |
||
ZGY 180-13/6 |
0-180 |
13.0 |
27.8 |
960 |
380 |
80 |
845 |
||
ZGY 50-3.0/8 |
0-50 |
3.0 |
8.05 |
725 |
380 |
80 |
330 |
||
ZGY 75-5.5/8 |
0-75 |
5.5 |
15.14 |
725 |
380 |
80 |
595 |
||
ZGY 100-7.5/8 |
0-100 |
7.5 |
17.8 |
725 |
380 |
80 |
710 |
||
ZGY 135-9.0/8 |
0-135 |
9.0 |
21.2 |
725 |
380 |
80 |
810 |
||
ZGY 160-11.0/8 |
0-160 |
11.0 |
25.8 |
725 |
380 |
80 |
970 |
||
ZGY 200-15.0/8 |
0-200 |
15.0 |
34.9 |
725 |
380 |
80 |
1080 |

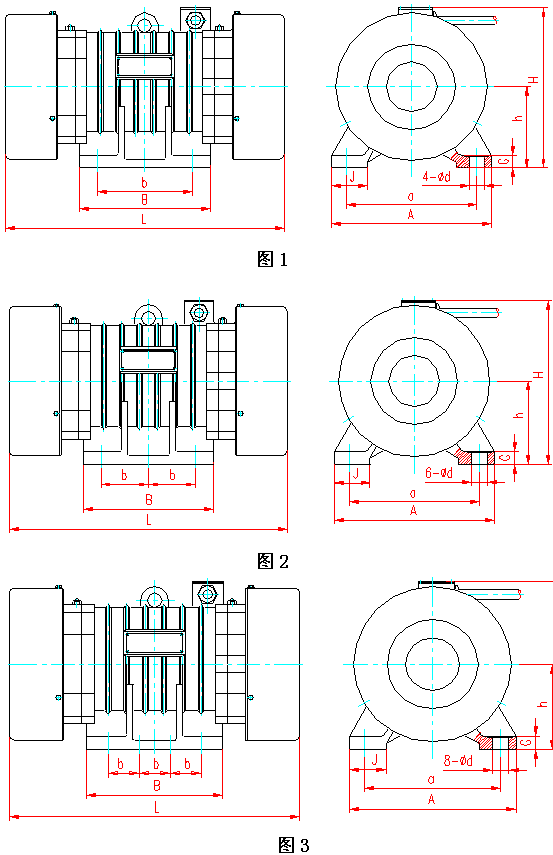

外形安装尺寸
型 号 |
L |
B |
b |
A |
a |
h |
H |
G |
J |
d |
图 |
ZGY 3-0.2/2 |
280 |
130 |
90 |
190 |
160 |
70 |
180 |
14 |
50 |
14 |
图 1 |
ZGY 5-0.5/2 |
320 |
170 |
120 |
240 |
170 |
85 |
202 |
16 |
65 |
18 |
|
ZGY 10-1.0/2 |
445 |
220 |
140 |
270 |
200 |
105 |
240 |
18 |
70 |
22 |
|
ZGY 20-1.8/2 |
520 |
290 |
200 |
320 |
260 |
140 |
300 |
22 |
70 |
26 |
|
ZGY 40-3.0/2 |
560 |
370 |
220 |
450 |
350 |
192 |
355 |
35 |
110 |
39 |
|
ZGY 3-0.10/4 |
298 |
140 |
100 |
230 |
160 |
92 |
205 |
12 |
60 |
14 |
|
ZGY 5-0.25/4 |
308 |
144 |
110 |
250 |
180 |
112 |
237 |
15 |
60 |
18 |
|
ZGY 6-0.3/4 |
308 |
144 |
110 |
250 |
180 |
112 |
237 |
15 |
60 |
18 |
|
ZGY 10-0.5/4 |
380 |
180 |
110 |
260 |
220 |
123 |
259 |
18 |
60 |
22 |
|
ZGY 12-0.6/4 |
394 |
180 |
110 |
260 |
220 |
123 |
259 |
18 |
60 |
22 |
|
ZGY 15-0.75/4 |
435 |
195 |
145 |
300 |
220 |
123 |
259 |
18 |
72 |
22 |
|
ZGY 20-1.1/4 |
461 |
220 |
160 |
300 |
220 |
140 |
276 |
22 |
72 |
26 |
|
ZGY 32-1.5/4 |
509 |
240 |
180 |
370 |
260 |
162 |
317 |
25 |
85 |
26 |
|
ZGY 50-2.2/4 |
628 |
370 |
220 |
450 |
350 |
192 |
376 |
35 |
110 |
39 |
|
ZGY 75-3.0/4 |
615 |
380 |
125 |
510 |
380 |
210 |
412 |
35 |
125 |
39 |
图 2 |
ZGY 84-5.5/4 |
720 |
380 |
125 |
510 |
380 |
210 |
412 |
35 |
125 |
39 |
|
ZGY 100-7.5/4 |
795 |
440 |
140 |
530 |
440 |
240 |
467 |
36 |
120 |
45 |
|
ZGY 3-0.2/6 |
337 |
140 |
100 |
230 |
160 |
92 |
205 |
12 |
60 |
14 |
图 1 |
ZGY 5-0.35/6 |
358 |
144 |
110 |
250 |
180 |
112 |
237 |
15 |
60 |
18 |
|
ZGY 10-0.7/6 |
457 |
220 |
160 |
300 |
220 |
140 |
276 |
22 |
72 |
26 |
图 1 |
ZGY 16-1.1/6 |
571 |
220 |
160 |
300 |
220 |
140 |
276 |
22 |
72 |
26 |
|
ZGY 25-1.5/6 |
588 |
240 |
180 |
370 |
260 |
162 |
317 |
25 |
85 |
26 |
|
ZGY 32-2.4/6 |
638 |
370 |
220 |
450 |
350 |
192 |
376 |
35 |
110 |
39 |
|
ZGY 40-3.0/6 |
678 |
370 |
220 |
450 |
350 |
192 |
376 |
35 |
110 |
39 |
|
ZGY 50-3.2/6 |
728 |
370 |
220 |
450 |
350 |
192 |
376 |
35 |
110 |
39 |
|
ZGY 60-3.7/6 |
730 |
370 |
220 |
450 |
350 |
192 |
376 |
35 |
110 |
39 |
|
ZGY 75-5.5/6 |
755 |
440 |
140 |
530 |
440 |
240 |
467 |
36 |
120 |
45 |
图 2 |
ZGY 100-7.5/6 |
865 |
440 |
140 |
530 |
440 |
240 |
467 |
36 |
120 |
45 |
|
ZGY 135-9/6 |
985 |
510 |
140 |
600 |
480 |
265 |
520 |
38 |
135 |
45 |
图 3 |
ZGY 160-11/6 |
998 |
510 |
140 |
600 |
480 |
265 |
520 |
38 |
135 |
45 |
|
ZGY 180-13/6 |
970 |
510 |
140 |
610 |
520 |
290 |
570 |
38 |
125 |
45 |
|
ZGY 50-3.0/8 |
780 |
380 |
125 |
510 |
380 |
210 |
412 |
35 |
125 |
39 |
图 2 |
ZGY 75-5.5/8 |
985 |
450 |
140 |
530 |
440 |
240 |
467 |
36 |
125 |
45 |
|
ZGY 100-7.5/8 | 985 | 510 | 140 | 600 | 480 | 265 | 520 | 38 | 135 | 45 | 图 3 |
ZGY 135-9.0/8 | 998 | 510 | 140 | 600 | 480 | 265 | 520 | 38 | 135 | 45 | |
ZGY 160-11.0/8 | 1070 | 510 | 140 | 610 | 520 | 290 | 570 | 38 | 125 | 45 | |
ZGY 200-15.0/8 | 1115 | 510 | 140 | 610 | 520 | 305 | 610 | 38 | 125 | 45 |
